Hoe moeilijk kan het zijn?

Drempeloze-in-en-uitstap
Lees het gehele artikel

ProRail vindt dat alle Nederlanders zelfstandig moeten kunnen reizen, ook mensen met een functiebeperking. Daarom wil ProRail dat in 2030 alle stations voor iedereen toegankelijk zijn. De komende jaren wordt grootschalig onderhoud gecombineerd met maatregelen om obstakels voor een treinreis weg te nemen. ProRail heeft hiervoor een raamovereenkomst opgesteld en de sector Spoor van Iv-Infra maakt hier deel van uit. De komende jaren zullen vanuit deze raamovereenkomst tientallen perronvernieuwingen uitgevoerd worden.

Perronvernieuwing

Bij grootschalig onderhoud, in de vorm van perronvernieuwing, wordt onder andere gedacht aan het stellen van keerwanden en de bestrating van het perron. De reactie ‘hoe moeilijk kan dat zijn?’ hebben we dan ook al vaker gehoord. Dat er wel wat meer bij komt kijken, leggen we graag uit.

Er zijn 404 stations in Nederland en daarnaast zijn er enkele stations die alleen worden gebruikt voor speciale gelegenheden,  zoals station Rotterdam Stadion. Om zelfstandig te kunnen reizen moeten er diverse maatregelen genomen worden, zoals gelijkvloerse perrons en trapleuningen met braille-informatie. Ook moeten stationsvoorzieningen, zoals toiletten, door iedereen veilig en zelfstandig gebruikt kunnen worden. Er zijn twee maatregelen, die worden meegenomen tijdens de perronvernieuwingen, die eruit springen. Ten eerste het realiseren van een drempelloze in- en uitstap van de trein: de P76 norm. Deze norm houdt onder andere in dat perrons 76 centimeter hoog moeten zijn. De tweede maatregel is het toegankelijk maken van perrons door middel van hellingbanen. Tijdens de perronvernieuwingen worden ook andere maatregelen meegenomen, zoals het vernieuwen en/of aanbrengen van de ribbelige geleidelijnen, veiligheids- en perronrandmarkeringen, outillage, omroepinstallaties en verlichting. Alle maatregelen hebben hun eigen voorschriften met bijbehorende eisen. Dit vergt een goede voorbereiding en een goed ontwerp. Een integraal ontwerp is hierbij van belang vanwege de raakvlakken tussen de verschillende systemen.

Jargon en certificering

Net als binnen diverse andere branches is er bij werken rondom en aan het spoor sprake van jargon, afkorting van begrippen, bedrijfsvoorschriften, productspecificaties, certificeringen en noem maar op. Als erkend ingenieursbureau heeft Iv-Infra toegang tot de RailinfraCatalogus van ProRail waar honderden van deze bedrijfsvoorschriften en productspecificaties beschreven staan. Voordat het ontwerp gemaakt wordt, moeten alle relevante voorschriften en eisen in beeld worden gebracht. Ook om verificatie en validatie toe te kunnen passen.

Ontwerpvoorschrift

In ‘OVS00067 Ontwerpvoorschrift perrons’ staat beschreven dat een perron kan worden gebouwd als op zichzelf staand bouwwerk of geïntegreerd in een kunstwerk. Voorbeelden van perrons die zijn geïntegreerd in een kunstwerk zijn onder andere het spoorviaduct van station Voorburg, station Best in spoortunnel Best en station Barendrecht in de bovengrondse tunnel (Kap van Barendrecht).

Perrons hebben een verdiepte, verhoogde of gelijke ligging met de omgeving. De opbouw van een perron is afhankelijk van de locatie en vooral van de stabiliteit van de ondergrond. Meestal zijn ze gebouwd als zandperron. Dat wil zeggen dat een perron over de volledige lengte en kopse einden is opgebouwd uit betonnen keerwanden. Ze zijn gevuld met zand en de vloer is afgewerkt met betontegels en/of betonnen vloerelementen. Bij een zettingsgevoelige locatie is een perronconstructie opgebouwd met lichte materialen, zoals EPS (piepschuim). De raamovereenkomst geldt hoofdzakelijk voor grootschalig onderhoud aan zandperrons, die zijn omsloten met de betonnen perronkeerwanden.

Perronkeerwanden

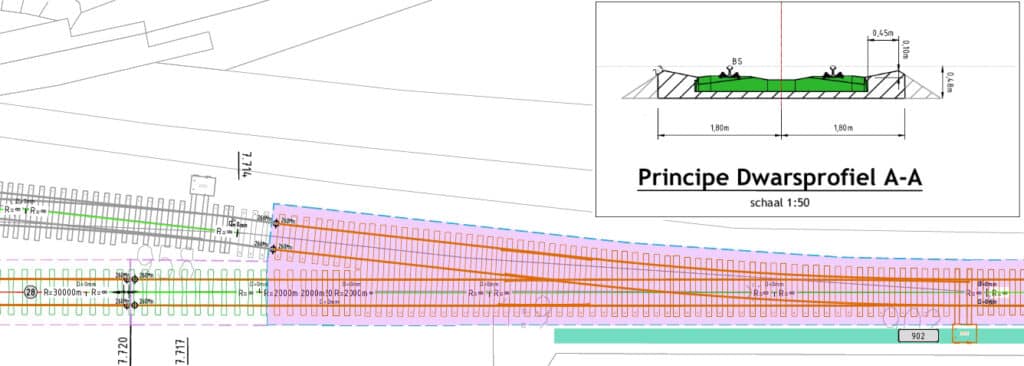

Voor het zetten van perronkeerwanden is het van belang de huidige situatie van het spoor, perron en eventuele dwangpunten inzichtelijk te krijgen. Daarom worden deze gescand volgens RLN00296. Op basis van de inmeting wordt gekeken naar optimalisatie van het alignement. Een alignement is een op basis van eisen uit OVS00056-4.1 bepaalde wiskundige beschrijving van de theoretische ligging van het spoor. De werkelijke ligging wijkt hier vrijwel altijd van af. Afhankelijk van de status van een alignement zijn er verschillende alignementen die als basis kunnen dienen voor de perronhoogte en -afstand, namelijk PVS-tracé, doeltracé, nul-tracé, projectdoeltracé en een verbeterd nul-tracé

Indien de draagkracht van de bestaande ondergrond goed is, worden de perronkeerwanden gesteld op een laag van 20 centimeter gestabiliseerd zand. Het uitzetten van de perronkeerwanden wordt gedaan op basis van de perronhoogte en –afstand. De perronhoogte is de hoogte van de perronrand: nominaal 760 mm +BS (bovenkant spoorstaaf). De perronafstand is de afstand van nominaal 1700 mm tussen de perronrand en het hart van het spoor. Bij perronsporen in een boog moet rekening worden gehouden met de nominale perronafstand tussen het hart van het spoor en de rand van het perron, deze moet worden vermeerderd of verminderd met een breedtetoeslag. Deze toeslag is afhankelijk van de verkanting van het perronspoor. De perronafstand moet worden vermeerderd of verminderd wanneer het perron respectievelijk aan de binnenzijde of aan de buitenzijde van de boog is gesitueerd.

Oudere perrons

Bij oudere perrons staan perronkeerwanden vaak direct op de onderliggende zand- of grondlaag. Oudere perrons kunnen ook uit gemetselde keerwanden bestaan. Deze beginnen onderaan breed en lopen trapsgewijs naar boven. De bovenkant is afgewerkt met een afdeksloof of een gemetselde rollaag. Om de exacte opbouw van de gemetselde keerwand te bepalen dienen oude tekeningen te worden bekeken. Als dit niet de benodigde informatie oplevert, moet voorafgaand aan een buitendienststelling de gemetselde keerwand vrijgegraven worden. Een perron kan ook een monumentale status hebben. In dat geval moeten de mogelijkheden afgestemd worden met ProRail, Monumentenzorg en het bevoegd gezag.

Hellingbanen

Op een station zonder liften dienen hellingbanen te zijn. De perronvernieuwingen worden gecombineerd met het plaatsen, vernieuwen en aanpassen van hellingbanen volgens de huidige regelgeving. Een hellingbaan dient een helling te hebben van 1:20 of flauwer, met een rustplateau van minimaal 1,5 meter. De breedte van een hellingbaan moet minimaal 1,2 meter zijn en aan beide zijden worden voorzien van een dubbele buisleuning. Bij het aanpassen van een hellingbaan kan de perronindeling en/of perronlengte veranderen. Dit kan tot gevolg hebben dat treinlengteborden wellicht verplaatst moeten worden.

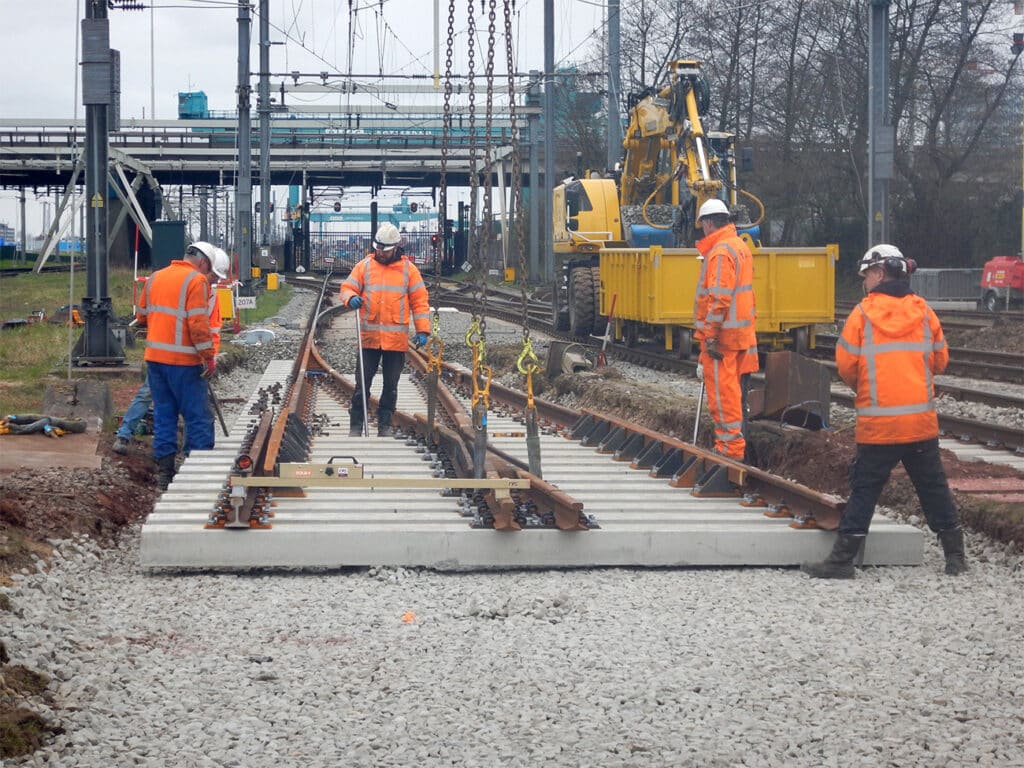

Buitendienststelling

De meeste werkzaamheden moeten volgens het Normenkader Veilig Werken in een buitendienststelling worden uitgevoerd. Door de relatief smalle perrons betekent dit dat de gehele perronvernieuwing in een buitendienststelling moeten worden uitgevoerd. De reizigers hebben hierdoor weinig overlast van de werkzaamheden. Om de impact voor de reizigers zo klein mogelijk te houden duren de buitendienststellingen meestal (maar) een weekend. Dit vraagt een gedetailleerde planning en logistiek plan. Er mag niks tegenzitten in zo’n weekend.

Kortom: het werk zelf, het stellen van keerwanden en vervangen van perronbestrating, is misschien niet zo moeilijk, maar het werk vooraf…daar zit de uitdaging in!

Services, ervaring en expertise op het gebied van infrastructuur

ProRail-5D-plaat-drieluik-0.9-definitief
Lees het gehele artikel

Eén van de grootste IT- en business consulting firma’s ter wereld, CGI, ondersteunt ProRail bij de digitalisering van de bedrijfsprocessen en de datavoorziening die daarbij hoort. “Maar ook bij het in orde maken van de operationele backbone; de operationele informatievoorziening van de kernprocessen van een netwerkoperator”, vult Robert Voûte aan. Voûte is verantwoordelijk voor de koers en visie van CGI in Nederland op het gebied van geografische informatie, 3D (modelling), plaatsbepaling (binnen en buiten) en operationele beelden (Common Operational Pictures) met als specifiek aandachtsgebied de sector Transport (spoor, weg en water).

CGI opereert wereldwijd in circa 40 landen voor markten zoals de overheid, industrie, transport en logistiek. Voûte legt uit dat daar een nieuwe sector aan toe is gevoegd: vitale civiele infrastructuren. “Een hele boeiende sector, omdat we daar klanten bij elkaar hebben getrokken die normaal niet binnen één markt zitten. Toch hebben ze één overeenkomst: allemaal stellen ze hun netwerk ter beschikking en zijn daarmee stuk voor stuk infrastructuur beheerders.” Onder deze nieuwe sector bundelde CGI de volgende partijen: RWS met de netwerken asfalt en water, ProRail met het spoor en verder alle netbeheerders uit de stroom-, gas- en waterwereld. “Ze hebben een hoop overeenkomstige processen waarbij het belangrijk is dat het assetdatamanagement goed op orde is”, vult Voûte aan.

Digital Twin

De wereld van netbeheerder ProRail bevindt zich buiten en daar gebeurt veel. Het netwerk vervult op verschillende plaatsen tegelijkertijd allerlei taken. Metingen leveren digitale informatie op die ingewonnen, gezuiverd, gemodelleerd en gecombineerd wordt. Van die informatie kan een Digital Twin gegenereerd worden: een digitale representant van de werkelijke wereld. Maar het is meer dan dat. De Digital Twin representeert ook geplande/ontworpen en al verdwenen objecten. Daarmee dekt het de hele levenscyclus van de objectenstructuur en bijbehorende informatiehuishouding af. Bovendien maakt gebruik van het netwerk onderdeel uit van de 5D wereld van ProRail. Voûte: “5D is een combinatie van 3D locatie gebonden informatie met een tijdsregistratie en het detailniveau (level of detail) van het product. Dit dient weer als basis voor de informatiesystemen waarmee ProRail zijn kernprocessen bestuurt.”

Partnership

Voûte concludeert dat men steeds meer gebruik gaat maken van de virtuele afspiegeling van de werkelijkheid en erop vertrouwt dat deze informatie beschikbaar is en een goed beeld van de toestand buiten geeft. “Tijdens alle fasen van de bedrijfsvoering is de digitale wereld het ankerpunt voor de besturing en bijsturing van de bedrijfsprocessen. Wij bij CGI snappen op detailniveau de bedrijfsprocessen van een netbeheerder. Wanneer digitalisering aan de orde van de dag is en kritische systemen niet uit mogen vallen, moet de organisatie en de aansturing ervan goed zijn. Door het hele proces samen te beleven, onze kennis en expertise te delen met de klant kom je samen tot optimale bedrijfsprocessen. Voûte besluit: “Onze mensen zijn enorm gedreven en ondersteunen de klant met jarenlange ervaring en expertise. Zo helpen we de klant -in dit geval ProRail- om de visie op de hele operatie vorm te geven vanuit de 5D-optiek.”

“Elke NABO heeft z’n eigen verhaal”

Lees het gehele artikel

Nederland hoort bij de wereldtop als het gaat om de veiligheid van overwegen. Toch gaat het bij Niet Actief Beveiligde Overwegen (NABO’s) nog regelmatig (bijna) mis. ProRail maakt daarom vaart met het afsluiten of ombouwen van deze onbewaakte spoorwegovergangen. Ingenieurs- en adviesbureau Antea Group heeft inmiddels twintig NABO-locaties in voorbereiding.

De Niet Actief Beveiligde Overweg: je vindt ‘m vooral in het buitengebied; op plekken waar lokale en particuliere wegen het spoor kruisen. Vaak uitgerust met een Andreaskruis, maar niet beveiligd met spoorbomen, bellen en lichtsignalen. Overwegen waar je als weggebruiker ontzettend alert moet zijn, weet projectleider Björn Heijmer van Antea Group. “Mensen vergissen zich in de snelheid waarmee een trein voorbijraast, het zicht is vaak slecht.” Dit zorgt regelmatig voor levensgevaarlijke situaties; jaarlijks zijn er gemiddeld twee dodelijke ongevallen te betreuren op NABO’s.

Het NABO-programma

Het Ministerie van Infrastructuur en Waterstaat (IenW) gaf ProRail daarom de opdracht om 180 publiek toegankelijke NABO’s zo snel mogelijk op te heffen. In 2019 sloot ProRail 25 NABO’s. Voor 120 andere overwegen riep ProRail het NABO-programma in het leven. Dit heeft als doel om binnen vijf jaar een groot aantal NABO’s te sluiten: voor 50 overgangen komt een alternatief. Hiervoor ontwikkelde ProRail vier oplossingsrichtingen: een trap over het spoor, een onderdoorgang, een nieuwe ontsluitingsweg of een U-bak (die gebruikmaakt van een bestaande brug of viaduct).

Antea Group werd door ProRail geselecteerd om voor vijftig NABO-locaties een ontwerp te maken, het aanbestedingsdossier op te stellen én de uitvoering te begeleiden. “We hebben nu zo’n twintig NABO’s in behandeling: het merendeel bestaat uit onderdoorgangen, trappen en ontsluitingswegen”, vertelt Heijmer. Dit betekent dat ProRail in de verkenningsfase met stakeholders in gesprek is geweest om het beste alternatief te kiezen. “Daarna komen wij in beeld. We voeren conditionerende onderzoeken uit, gaan met partijen in gesprek over de ontwerpdetails en maken een principe-ontwerp. Vervolgens stellen we het aanbestedingsdossier op.”

Passen en meten

Elk NABO-traject is er één van passen en meten. Heijmer: “Een oplossing raakt lokale en particuliere belangen. Voetgangers, fietsers, agrariërs en recreanten: je wilt voor iedereen tot een passende oplossing komen.” Dit levert soms interessante gesprekken op. “Zo zijn we in Almen bezig met een NABO waar een ruiterpad overheen loopt. De eigenaar van de manege wil dit pad behouden. We ontwerpen daarom een onderdoorgang die het mogelijk maakt dat een ruiter, met z’n paard aan de hand, veilig kan passeren. Dat betekent wel dat je in het ontwerp rekening houdt met het gedrag van een paard. Een onderdoorgang waar straks geen paard doorheen wil, is natuurlijk geen optie.”

Daarnaast zijn er allerlei omgevingsfactoren van invloed op de oplossing. Heijmer: “In Oisterwijk sluiten we een NABO waarover een wandelpad loopt. We hebben een prachtige oplossing gevonden door verderop een U-bak onder een brug aan te leggen. Maar om het pad daar naartoe te brengen, moeten we het deels door een Natura2000-gebied aanleggen. Hiervoor moet je met het Waterschap en Brabants landschap om tafel om te onderzoeken hoe je dit binnen alle kaders toch voor elkaar krijgt.”

Parametrisch ontwerpen

Hier ligt de grote uitdaging. “Elke NABO kent z’n eigen verhaal en vraagt om een uniek ontwerp. Tegelijkertijd streef je naar een standaardaanpak waarmee je elk project efficiënt tot realisatie brengt.” Om die snelheid erin te houden maakt Antea Group onder meer gebruik van parametrisch ontwerpen. Heijmer: “Hiermee kunnen we voor elk ontwerp snel verschillende alternatieven uitwerken. Zo zijn we bezig met een onderdoorgang waarin we met een trap werken: welk effect heeft een bepaalde traphelling op het ruimtebeslag of het aantal kuub beton? Dankzij parametrisch ontwerpen, kun je met ontwerpparameters ‘spelen’. Elke variabele die je aanpast wordt automatisch omgezet naar een nieuwe variant. Je doorloopt het ontwerpproces sneller en komt tot betere oplossingen.”

Anderhalf jaar na de start van het programma is er één NABO-alternatief gerealiseerd (De Kers bij Haaren: een nieuwe ontsluitingsweg). Heijmer verwacht dat er in de komende maanden meerdere projecten tot uitvoering komen. “Je merkt dat er veel tijd en energie in de voorbereiding zit. Je kunt het immers maar één keer goed doen. Dat we inmiddels een derde van alle NABO’s in voorbereiding hebben, betekent dat we een flinke stap hebben gezet op weg naar meer veiligheid langs het spoor.”
