Innovatieve waaier is dé oplossing bij verstopping

Foto 4 – Pentair kopiëren
Lees het gehele artikel

Gevolg? Hoge operationele kosten, lage rendementen en gezondheidsrisico’s voor onderhoudsmedewerkers. Oplossing? De gepatenteerde X-Centric-waaier van Pentair. Deze innovatieve waaier rekent genadeloos af met verstopping!

Rioolpompen verstoppen regelmatig als gevolg van het toenemende aantal vezelhoudende doekjes in ons rioolwater.

De samenstelling van ons rioolwater is de afgelopen decennia veranderd. Steeds meer mensen gebruiken vochtig toiletpapier of andere vezelhoudende doekjes. In combinatie met gesmolten vet zorgen ze voor verstopping. Harm Damkot, Area Sales Manager bij Pentair: “Rioolbeheerders hebben van alles geprobeerd om verstopping tegen te gaan. Van het vervangen van het besturingssysteem, stoppen en starten van de installatie, terugdraaien van de waaier tot plaatsen van roosters. Allemaal oplossingen die helpen, maar die het echte probleem niet aanpakken.”

Waaier zonder schoepen

De afgelopen tien jaar heeft Pentair zijn waaiers continu aangepast aan signalen uit de markt. Maar op een gegeven moment konden bestaande waaiers niet verder geoptimaliseerd worden. Raymond Meijnen, R&D-engineer: “Toen zijn we teruggegaan naar de tekentafel. Waar we ooit begonnen met het aanpassen van waaiers van zeven schoepen tot een enkele schoep, zijn we nu nog een stap verdergegaan. Een waaier zonder schoepen. Het succes van de X-Centric-waaier zit ‘m in de hydraulische oplossing. Deze is helemaal ontworpen om het probleem van verstopping efficiënt op te lossen.”

Detail van een X-Centric-waaier die ontworpen is om verstopping efficiënt op te lossen.

Volledig verstoppingsvrij

Na de nieuwe waaier uitgebreid te hebben beproefd in de testcenters van Pentair in Winterswijk en Amerika is de X-Centric ook in de praktijk op meerdere locaties getest. “In Amsterdam hebben we in mei 2019 één van de vier pompen van een boostergemaal uitgerust met een X-Centric”, zegt Meijnen. “Van meerdere verstoppingen per week draait de pomp nu al ruim anderhalf jaar compleet verstoppingsvrij. Een ander mooi voorbeeld is een rioolgemaal in Groningen waar we vorig jaar september drie pompen hebben omgebouwd en voorzien van een X-Centric-waaier. Deze pompen gingen van twee verstoppingen per maand naar volledig verstoppingsvrij.”

Hydraulische analyse van een pomp.

Ook schoonwater-oplossingen

De nieuwe X-Centric-waaier is zó ontworpen dat deze beter in balans is en tegelijkertijd een hoog rendement heeft. En dat is gunstig voor de operationele kosten, vertelt Meijnen. “Onlangs hebben we twee nieuwe pompen met een X-Centric-waaier geleverd voor een rioolgemaal dat wel last had van verstopping, maar waar het op te lossen probleem extreme trilling was. Ook in dit soort gevallen biedt onze nieuwe waaier een oplossing. Een ander voordeel is dat de waaier ook visvriendelijk is en bijvoorbeeld ingezet kan worden in poldergemalen. De eerste nat opgestelde vislokstroompompen zijn in productie. Onze nieuwe waaier is dus niet alleen een uitkomst voor de rioolsector, maar ook voor schoonwateroplossingen.”

Nat opgestelde rioolpomp voorzien van een X-Centric-waaier.

Oplossing verstoppings-problematiek

Pentair werkt momenteel aan een standaard-range voor de gehele markt. Damkot: “Het gaat om een dekkende range aan capaciteiten en opvoerhoogtes in zowel nat als droog opgestelde pompen. De praktijk heeft inmiddels ruim bewezen dat deze revolutionaire waaier werkt. Meerdere pilots draaien al vele maanden verstoppingsvrij met lage trillingwaarden en in bepaalde gevallen zelfs met rendementen van boven de 90 procent. Hierdoor hebben de eerste klanten besloten meerdere van hun kritische pompen met X-Centric-waaiers uit te rusten. Zelfs in Amerika zijn de eerste projecten met deze oplossing al opgestart. De rioolmarkt schreeuwt al een tijd om een betrouwbare oplossing. Onze X-Centric ís die oplossing.”

Slimme, duurzame oplossingen voor de waterwereld

Lees het gehele artikel

Van familiebedrijf tot wereldspeler in pomptechnieken

Al 115 jaar worden bij Pentair in Winterswijk pompen gemaakt. Door goed in te spelen op wensen van klanten en ontwikkelingen in de markt heeft het bedrijf al vele innovaties op haar naam staan. De pompspecialist stopt overigens niet bij het leveren van de pomp ‘an sich’. Nee, de dienstverlening gaat veel verder. Steeds vaker wordt Pentair als partner ingeschakeld voor het bedenken en creëren van een totaaloplossing.

De slimme en duurzame pompoplossingen die Pentair in Winterswijk ontwikkelt, worden in vele branches toegepast. “Wij leveren zowel standaard- als maatwerkoplossingen”, begint Edwin Wolterink, projectmanager bij Pentair. “Met name in dat laatste zijn we heer en meester en in staat om in een vroeg stadium als partner mee te denken, ook in het systeem vóór en na de pomp. De focus ligt daarbij op R&D en engineering.” Zijn collega Raymond Meijnen, R&D-engineer vult aan: “Aan de hand van de individuele wensen van de opdrachtgever en de randvoorwaarden wordt voor elk project de meest optimale pomp geselecteerd. Als we denken dat het beter kan, ontwikkelen we een nieuwe pomp. Dat zorgt voor een iets hogere initiële investering, maar een beter rendement wordt in de exploitatiefase dubbel en dwars terugverdiend. Dat is de kracht van Pentair.”

Voor het project AWP levert Pentair tien rioolwater pompen voor de verschillende pompstations en een effluentgemaal. Daarnaast sloten ze een 15-jarig onderhoudscontract af.



Visvriendelijke pomp

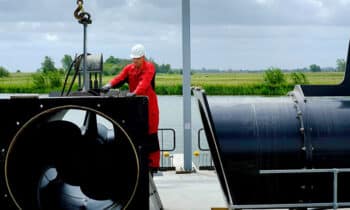

Door die verregaande focus op R&D heeft Pentair diverse patenten op zijn naam staan. “We zijn sinds 2009 wereldwijd trendsetter met onze visvriendelijke pompen”, zegt Wolterink. “Zo hebben we onder meer vier pompen geleverd voor gemaal C. Mantel in Schardam, het grootste visvriendelijke gemaal van Nederland. Bijzonder is dat de pompen onderling uitwisselbaar zijn. Daarnaast is één van de pompen omkeerbaar, zodat deze in droge periodes gebruikt kan worden om water terug te pompen naar de polder. Een idee waarmee we veel lof in de tenderfase hebben geoogst.” Het visvriendelijke karakter van deze pompen wordt bepaald door de speciaal ontwikkelde vorm van de waaierschoepen, legt Meijnen uit. “Het zorgt voor een gunstige stroming in het water die de vis helpt om veilig door de pomp te migreren. Tevens is er meer ruimte tussen de schoepen. Ondanks de visvriendelijke aanpassingen haalt de pomp een vergelijkbaar rendement als dat van een conventionele pomp.” De visvriendelijke oplossingen van Pentair worden inmiddels niet alleen in Nederland, maar ook in België, Duitsland en Engeland toegepast. Zo heeft Pentair recent visvriendelijke pompen geleverd voor de renovatie van het negentig jaar oude gemaal Keadby in Engeland.

Gemaal Lely nabij Medemblik wordt momenteel gerenoveerd. De oude pompen worden daarbij uitgerust met nieuwe, visvriendelijke waaiers.



Verstoppingsvrije waaier

Op het gebied van rioolwater is Pentair als pompleverancier betrokken bij de renovatie en vernieuwing van de afvalwaterpersleiding van Waterschap Brabantse Delta. Daarnaast ontwikkelden zij afgelopen jaar een verstoppingsvrije waaier voor rioolwaterpompen. “De toename van niet-oplosbare vezelrijke doekjes vormt een steeds groter probleem in de rioolwereld”, weet Wolterink. “Een verkeerde geometrie van de waaiers zorgt voor een boel ellende.” Meijnen: “We hebben een excentrische waaier ontwikkeld die voorkomt dat doekjes vastslaan op de schoepen. De verstoppingsvrije pompen hebben hun meerwaarde bewezen tijdens pilotprojecten in onder meer Rotterdam en Amsterdam. Hier draaien ze al ruim een jaar verstoppingsvrij. Het bespaart de gemeente jaarlijks vele tienduizenden euro’s aan onderhoud. Bovendien draaien de pompen, omdat ze niet vervuild raken, met een veel beter rendement. Een win-win situatie.”

“Voor ons is het belangrijk dat wij zo vroeg mogelijk betrokken worden in een project”, resumeert Wolterink. “Met alle kennis die we hier in huis hebben, kunnen wij een optimaal systeem ontwikkelen met een zo hoog mogelijk rendement en zo min mogelijk beheers- en onderhoudskosten gedurende de hele levensduur van de pomp. Op lange termijn is onze oplossing vaak de voordeligste.”

Rioolwaterpompen: maatwerk van begin tot eind

pb04_12april2019_pentair_awp
Lees het gehele artikel

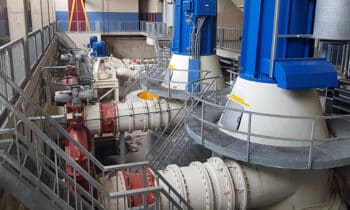

Pentair heeft opdracht gekregen voor het leveren van tien Pentair Fairbanks Nijhuis rioolwaterpompen voor de renovatie en vernieuwing van de afvalwaterpersleiding (AWP) van Waterschap Brabantse Delta. Volgens projectmanager Edwin Wolterink maatwerk van begin tot eind, waarbij de pompen in de twee persstations ook nog eens worden uitgerust met verstoppingsarme waaiers.

In opdracht van GMB Waterkwaliteit & Installaties gaat de Winterswijkse vestiging van Pentair de pompen leveren voor de persstations in Roosendaal en Bergen op Zoom en het effluentgemaal van de RWZI in Bath. “Het project kent voor ons twee grote uitdagingen, waarvoor wij een passende oplossing hebben gevonden. Ten eerste de verstoppingsproblematiek in de twee persstations aanpakken en ten tweede het gevraagde hoge rendement realiseren om het effluentgemaal zo efficiënt mogelijk te laten werken. Omdat de bestaande pompen van een andere leverancier zijn, moeten de nieuwe pompen op maat worden gemaakt om ze één-op-één in de bestaande installatie in te kunnen passen. Een mooie maatwerkoplossing, waarmee we de ombouwkosten tot een minimum beperken.”

Verstoppingsproblematiek

AWP 2.0 is één van de grotere rioolwaterstelsels van Nederland. “Net als vele andere stelsels kampt ook de 60 kilometer lange AWP van Brabantse Delta met verstoppingsproblematiek”, zegt Ester Reusink, manager communications bij Pentair. “De toename van niet-oplosbare vezelrijke doekjes vormt een steeds groter probleem in de rioolwereld. De huidige pompen hebben regelmatig te kampen met stilstand door verstopping veroorzaakt door onder meer deze doekjes die in het riool belanden.” Volgens Wolterink heeft dat te maken met een verkeerde geometrie van de waaiers die voor een boel ellende zorgen. De Winterswijkse vestiging van Pentair houdt zich voortdurend bezig met het doorontwikkelen van pompen en pompsystemen. “De samenstelling van het rioolwater is enorm veranderd. Zo neemt de hoeveelheid vezelhoudende doekjes jaarlijks toe. Pentair heeft zich de afgelopen jaren verdiept in deze problematiek en we spelen hierop in door onze waaiers continu te blijven verbeteren.”

Met een eigen gieterij, verspaning, assemblage en testfaciliteit ontzorgt Pentair Fairbanks Nijhuis zijn klanten van begin tot eind.

Schaalmodeltest

Een ander voordeel van de pompen van Pentair is dat ze een heel breed werkingsbereik hebben. Wolterink: “De capaciteit van de pompen die we in West-Brabant toepassen varieert van 2.000 m3 per uur bij droog weer tot 20.000 m3 bij regenval. In alle omstandigheden zijn de pompprestaties uitstekend, dus de afvoercapaciteit is te allen tijde gemaximaliseerd. Het ontwerp en de berekening van de pompen hebben we volledig in eigen huis gerealiseerd en afgestemd op de specifieke situatie. We beschikken in Winterswijk namelijk over een eigen R&D- en engineeringsafdeling. Met een eigen gieterij, verspaning, assemblage en testfaciliteit ontzorgen wij onze klanten van begin tot eind. Alle pompen zijn reeds succesvol getest tijdens onze schaalmodeltest in december vorig jaar.”

De renovatie wordt gefaseerd uitgevoerd, omdat de rioolwaterpompstations en het effluentgemaal van de RWZI tijdens de renovatie gewoon moeten blijven draaien. De eerste pomp wordt in december dit jaar vervangen.

Aanvullend heeft Pentair een meerjarig onderhoudscontract afgesloten met het Waterschap Brabantse Delta “Na de grootschalige vervangingsopgave verzorgen we gedurende vijftien jaar het onderhoud aan de pompen”, zegt Reusink. “We faciliteren het waterschap dus van begin tot eind, van ontwerp en productie tot aan installatie en onderhoud.”
