NLCS en zzp: een geslaagd huwelijk

25 mei 2021

Dat het werken conform de NLCS niet is voorbehouden aan ‘de grote jongens’, blijkt uit de verhalen van de zzp’ers in dit artikel. Zij delen hun ervaringen, vertellen over de voordelen en over belangrijke zaken als terugverdientijd.

Met een schat aan ervaring in grond-, weg- en waterbouwprojecten startte Bas den Boer in 2017 met zijn eigen bedrijf. Lang zzp’er was hij echter niet, want onlangs nam hij – vanwege aanhoudende drukte – zijn eerste medewerker in dienst. “Ik kreeg steeds meer werkzaamheden en zat vaak ‘vast’ op projecten. Ik moest zo flexibel zijn als kauwgom, maar zelfs daar is op een gegeven moment de rek uit. Met zijn tweeën kunnen we weer extra projecten aannemen.”

Den Boer gebruikt de NLCS als tekenstandaard, waarvan hij de uniformiteit ziet als grootste pre. “Iedereen tekent hetzelfde, of je nou zzp’er bent of tekenaar bij een groot bureau. Krijg je een revisietekening onder je neus? Dan is in één oogopslag duidelijk wat je ziet. Kant asfalt, opsluitband, inritblok; we gebruiken allemaal dezelfde symbolen, lijnen en elementen. Daarmee zorgt de NLCS voor veel duidelijkheid.”

Jorrit Wagenaar vindt dat de NLCS perfect past bij zijn manier van werken.

Investering verdien je terug

Den Boer constateert dat steeds meer opdrachtgevers oplevering in NLCS-formaat in hun bestek opnemen. “Alleen al daarom zou ik iedereen aanraden om ermee te werken. Vroeg of laat gaan we allemaal om, verwacht ik. Los daarvan is het gewoon een super fijne standaard. Wel zie ik de NLCS en InfraCAD als een twee-eenheid. Je hebt nu eenmaal goede software nodig, anders zoek je je rot in de gigantische NLCS-wereld. InfraCAD en InfraCAD CE zijn enorm uitgebreid, goed ondersteund én Nederlandstalig. Natuurlijk, goede software kost geld, maar dat verdien ik gemakkelijk terug. Door veel sneller te tekenen bijvoorbeeld, en doordat ik iedere andere NLCS-tekening probleemloos kan interpreteren. Bovendien: wat kost er nou géén geld? Ik heb onlangs een robotplotter gekocht, een peperduur ding. Maar ik heb er wél iedere dag profijt van. Net als van de NLCS.”

Jorrit Wagenaar richtte in 2011 Wagenaar Survey op, een landmeetkundig bureau dat uiteenlopende werkzaamheden verricht in de grond-, weg- en waterbouw. Het leuke aan zelfstandig ondernemen? De afwisseling. “Geen dag is hetzelfde. Door de verschillende projecten, maar ook dankzij de techniek, instrumenten, meettechnieken… Sinds enkele jaren heb ik iemand in dienst, in mijn eentje was het te druk. Ik werkte vrijwel standaard ook in de weekends en ’s nachts, terwijl de klanten ook overdag bleven bellen…”

Wagenaar werkt al jaren conform de NLCS en dat bevalt hem prima. “Mijn bedrijf is klein, maar dat is geen reden om de NLCS aan me voorbij te laten gaan. Het is een standaard die voor iedereen in ons vak een meerwaarde is. Hét grote voordeel? Dat een ander het wiel heeft uitgevonden en we er allemaal op voortborduren. Ook ik richtte mijn tekeningen vroeger in op mijn eigen manier. Maar als een opdrachtgever je symbolen en lijnen vervolgens nét anders interpreteert, ontstaan er misverstanden. Dat is dankzij de NLCS verleden tijd.”

Wilco Reijerkerk heeft dankzij de NLCS meer plezier in zijn werk.

Uniforme opbouw

Door de uniforme opbouw van het tekenwerk werkt Wagenaar niet alleen prettiger, maar ook sneller – heel handig in een branche waar de druk altijd hoog is. “Om mijn tekenwerk vorm te geven conform de NLCS, gebruik ik InfraCAD, bijzonder complete en duidelijke software, die mijn werkprocessen zeker ten goede komt.” De abonnementen op InfraCAD (en InfraCAD Map en InfraCAD CE) vergen uiteraard een jaarlijkse investering, maar dat vindt Wagenaar geen probleem. “Je investeert niet alleen in gemak, maar ook in professionaliteit. En via de tijd die je bespaart, verdien je je investering zo weer terug. Natuurlijk zijn er bureaus die hun eigen tekenstandaard handhaven. Immers: als je hele bedrijfsvoering erop is gebaseerd, gooi je die niet zomaar overboord. Maar zelf zou ik niet meer zonder kunnen – en willen. De NLCS past perfect bij mijn manier van werken.”

Waarom Wilco Reijerkerk zzp’er is geworden? Vooral vanwege het afwisselende karakter en het vele contact met klanten. Hij is vooral actief in de wegenbouw, maar is evengoed thuis in de reguliere bouw. Ook de variatie in werkzaamheden blijft hem tot op de dag van vandaag boeien (niet voor niets is hij landmeter, tekenaar en maatvoerder in één). “Als zzp’er houd ik veel balletjes in de lucht, meer dan als werknemer van een groter bedrijf. Ik ben dus altijd op zoek naar overzicht en structuur. En dat is precies wat de NLCS me oplevert. Dankzij de NLCS geef ik mijn tekenwerk veel duidelijkheid en uniformiteit mee. Ook andersom zorgt het voor overzicht. Een tekening die ik in NLCS-formaat ontvang, gaat veel eerder leven.”

Meer werkplezier

Als Reijerkerk NLCS zegt, bedoelt hij eigenlijk ook InfraCAD en InfraCAD Map. “Die programma’s zijn voor mij onmisbaar om conform de NLCS te werken. Neem de symbolenbibliotheek: wat je ook nodig hebt, je vindt het in een oogwenk. Zelfs items die je weinig gebruikt, pak je er zo bij. Maar ook de duidelijke laagopbouw, het genereren van een legenda, het importeren van KLIC-meldingen, inclusief metadata… Het zijn allemaal heel interessante functies. De abonnementskosten hebben me nooit belemmerd. Natuurlijk kost goede software geld, maar kijk ook eens naar wat het je oplevert. In mijn geval is dat vooral gemak en rust, ik hoef me nooit meer druk te maken over hoe ik mijn tekenwerk presenteer. Bovendien verdien ik mijn investering indirect terug doordat ik tijd bespaar. Sterker nog, ik zou niet meer zonder de NLCS en InfraCAD willen. Mijn tekenwerk is overzichtelijker én ik heb meer plezier in mijn werk.”

NLCS

De NLCS (Nederlandse CAD-Standaard) is een uniforme tekenstandaard voor de grond-, weg- en waterbouw. De informatie in een NLCS-tekening is eenduidig, compleet én helder gestructureerd. Daardoor kunnen tekeningen eenvoudig uitgewisseld worden, is de kans op fouten kleiner en kan de hele GWW-keten besparen op kosten. De NLCS is een BIM level 1-standaard en wordt beheerd door het BIM Loket.

Over CAD Accent | Arkance Systems

CAD Accent | Arkance Systems is Autodesk-specialist met een sterke focus op Bouw en Infrastructuur. Het bedrijf helpt klanten met de implementatie van BIM, het optimaliseren van werkprocessen en werkmethodieken, en het standaardiseren van CAD-omgevingen. CAD Accent is onderdeel van Arkance Systems, een Europese organisatie van specialisten die met een compleet portfolio van hardware, software en diensten organisaties ondersteunt met de digitale transformatie naar BIM en Industry 4.0.

“NLCS maakt ontwerpen gemakkelijker”

Lees het gehele artikel

26 januari 2021

Of de GWW-ontwerpers van Dura Vermeer nog terug zouden willen naar hun oude tekenstandaard? Beslist niet. Sterker nog: sinds ze de NLCS gebruiken, is hun werk alleen maar leuker, sneller en beter geworden. Ontwerper Raymond Ket: “De Nederlandse CAD Standaard zorgt voor duidelijkheid en gemak.”

Ket startte zo’n acht jaar geleden bij ingenieursbureau Advin, een dochteronderneming van Dura Vermeer. In 2018 integreerde Dura Vermeer de ontwerpexpertise van de Advin-collega’s in de infradivisie van de eigen organisatie. De gedachte achter die strategische zet was dat Dura Vermeer (complexe) uitdagingen zo nog beter het hoofd kan bieden.

Ket blikt met een goed gevoel terug op de samenvoeging, al veranderde er voor hem werkinhoudelijk relatief weinig. “Mijn dagelijkse werk bestaat uit het opstellen van tekeningen, vanaf de voorontwerpfase tot aan het opleveren van as-built-modellen voor beheer en onderhoud. We leveren ons tekenwerk eigenlijk alleen nog maar op conform de NLCS, een tekenstandaard die me veel tijd bespaart. Wat mijn werk verder zo leuk maakt? De afwisseling. Ik heb binnenstedelijke projectontwikkeling gedaan, provinciale wegen ontworpen en zelfs vliegvelden. Zo is vrijwel het gehele ontwerp van Lelystad Airport van mijn hand. Daarnaast zit de afwisseling in onze manier van werken: bij Dura Vermeer hebben we sterke affiniteit met de uitvoerende teams. We zitten dus niet alleen op kantoor om af toe een ontwerp over de schutting te gooien, maar sparren graag en veel met de mensen in het veld. Het resultaat: ontwerpen die goed in elkaar zitten en uitstekend maakbaar zijn.”

NLCS MET INFRACAD

Een jaar of zes geleden stapten Ket en zijn collega’s over op de NLCS als tekenstandaard. “We hadden toen al het idee dat dit wel eens de standaard van de toekomst zou kunnen worden. Langzaam maar zeker vroegen opdrachtgevers er meer naar, en toen ook nog InfraCAD op de markt kwam, werd het werken conform de NLCS in één klap gemakkelijk. Sprake van weerstand in onze organisatie was er dus eigenlijk niet.”

Natuurlijk, een andere werkwijze is altijd even wennen, beaamt Ket. Zo moesten hij en zijn collega’s hun plotstijlen ineens anders inregelen. Maar de NLCS wende heel snel: “Groot voordeel is de duidelijke opbouw van de laagstructuur. Hetzelfde geldt voor de inhoud van lijnen: je kunt gemakkelijk filteren wat je weergegeven wilt zien. En wil je een bestaande lijn wijzigen in een lijn die een vervallen situatie aanduidt? Dan pas je één parameter aan en InfraCAD doet de rest.”

Uitwisselbaarheid

Dat de tandem NLCS-InfraCAD succesvol is, onderstreept Ket met meer voordelen. Hij noemt het importeren van KLIC-meldingen, het opvragen en verwerken van kadastrale kaarten en het oproepen van informatie uit de Basiskaart Grootschalige Topografie (in plaats van downloaden en omzetten). “En zo kan ik nog wel even doorgaan. Een tekening verschalen is met één druk op de knop geregeld, en in dezelfde moeite zet het programma pijlmaten in dwarsprofielen of een taludarcering tussen twee lijnen. Maar het grootste voordeel van de NLCS is de uitwisselbaarheid van je tekenwerk. Als de ontvanger ook bekend is met de NLCS, kan hij of zij meteen verder werken met je ontwerp.”

Ook Ket en zijn collega’s levert het tijdwinst op. Vroeger waren ze soms wel een of twee dagen bezig met het omzetten van een tekening; vandaag de dag is dat helemaal niet meer nodig. “Bijkomend voordeel is dat je de kans op interpretatiefouten verkleint”, aldus Ket. “Én het levert meer werkplezier op. Het is namelijk veel leuker om met je ontwerp meteen de inhoud in te kunnen.”

Geen discussie

Het moge duidelijk zijn dat Ket en zijn collega’s de oude werkwijze van vóór de NLCS bepaald niet missen. Al het tekenwerk dat ze opleveren, is conform NLCS en dat bevalt hen én de opdrachtgevers prima. “Neem het onderhoudsproject aan de N244 en N246. Dat zijn twee provinciale wegen tussen Zaanstad en Alkmaar, een traject van zo’n zeventien kilometer met twee bruggen. Doordat de ontwerpers van de andere partijen ook bekend waren met de NLCS, konden we naadloos werken. We hoefden niets uit te leggen en wisten precies wat we aan elkaar hadden. Dat is de overdraagbaarheid die ik bedoel: dankzij de NLCS levert het uitwisselen van tekeningen nooit meer discussie op.”

‘NLCS is blijver’

De NLCS is een BIM level 1-standaard (in beheer bij het BIM Loket). Ook Ket legt geregeld de verbinding tussen het 3D-modelleren en de NLCS. “Daarvoor gebruiken we Civil 3D, waarin bijvoorbeeld de laagnamen al zijn afgestemd op NLCS-gebruik. Stel je een bovenaanzicht voor van een model, waarin de representatie van bijvoorbeeld lijnen en dwarsprofielen meteen NLCS-uitstraling hebben. Er zit geen extra slag meer tussen het vertalen tussen een 3D- en een 2D-ontwerp.”

Al met al ziet Ket de NLCS zonder twijfel als een ‘blijver’. “Ik begrijp dat er al toepassingen zijn in de civiele sector en in de spoorbouw: de NLCS biedt dus ook kansen over de grenzen van de grond-, weg- en waterbouwsector, wie weet in welke sectoren het nog een versterking kan zijn. Mijn advies aan ontwerpers die twijfelen over een overstap naar de NLCS: zeker doen. Steeds meer opdrachtgevers en aannemers nemen het als voorwaarde op in hun contracten, maar dat is niet eens de belangrijkste reden. De NLCS is in mijn optiek de tekenstandaard van de toekomst.”

Over Dura Vermeer

Dura Vermeer is een van Nederlands oudste bouwbedrijven (opgericht in 1955 als timmerwinkel). Vandaag de dag is Dura Vermeer een toonaangevende organisatie, gespecialiseerd in projecten op het gebied van infrastructuur en bouw & vastgoed. Het hoofdkantoor van Dura Vermeer staat in Rotterdam; de tientallen vestigingen zijn verspreid door het hele land.

NLCS

De NLCS (Nederlandse CAD-Standaard) is een uniforme tekenstandaard voor de grond-, weg- en waterbouw. De informatie in een NLCS-tekening is eenduidig, compleet én helder gestructureerd. Daardoor kunnen tekeningen eenvoudig uitgewisseld worden, is de kans op fouten kleiner en kan de hele GWW-keten besparen op kosten. De NLCS is een BIM level 1-standaard en wordt beheerd door het BIM Loket.

Over CAD Accent | Arkance Systems

CAD Accent is Autodesk-specialist met een sterke focus op Bouw en Infrastructuur. Het bedrijf helpt klanten met de implementatie van BIM, het optimaliseren van werkprocessen en werkmethodieken, en het standaardiseren van CAD-omgevingen. Als fabrikant en leverancier van InfraCAD is CAD Accent marktleider op gebied van de NLCS.

Thom Remmerswaal over de NLCS bij HABO GWW

Lees het gehele artikel

30 april 2020

“NLCS maakt het leven aangenamer”

De behoefte aan een uniforme tekenstandaard bestond al langer, maar pas na een korte workshop waren Thom Remmerswaal en zijn collega’s écht om. De NLCS zou hun werk gegarandeerd een impuls geven, zeker als ze de Nederlandse CAD Standaard zouden combineren met een goede AutoCAD-plugin. Inmiddels zijn we vijf jaar verder en is de NLCS onmisbaar bij HABO GWW.

Thom Remmerswaal (28) is calculator/werkvoorbereider bij HABO GWW, een bedrijf met Haagse roots (hoofdkantoor) en vestigingen in Zoetermeer en Alphen aan den Rijn. “We zijn aannemer in de grond-, weg- en waterbouw. Landelijk actief, maar onze werkzaamheden concentreren zich vooral in West-Nederland”, legt Remmerswaal uit, die zelf deel uitmaakt van team Zoetermeer. “We verzorgen het totaalplaatje op het gebied van grondwerk, straatwerk en riolering.”

habo-gww-gebruikt-machinale-bestratingsklem-in-project-grote-ma-kopieren

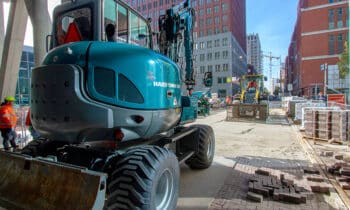

HABO GWW gebruikt machinale bestratingsklem in project Grote Marktstraat Den Haag.

Snuffelstage bij CAD Accent

In 2015 kreeg Remmerswaal een e-mail met een uitnodiging voor een workshop ‘InfraCAD met NLCS’. “Van CAD Accent, leverancier van InfraCAD, de software-plugin die je helpt om conform de NLCS te werken”, blikt Remmerswaal terug. “Een soort snuffelstage leek het. Met een collega ben ik naar de locatie in Bodegraven gereden. Op dat moment tekenden we nog vooral op onze eigen manier, vaak voortbordurend op de ontwerpen die opdrachtgevers aanleverden. Het gevolg was dat je steeds anders opgemaakte tekeningen onder ogen kreeg. Weliswaar allemaal keurig voorzien van een legenda, maar ieder lijntje betekende steeds weer iets anders. Er was geen uniformiteit, waardoor de kans op interpretatiefouten altijd op de loer lag. De workshop in Bodegraven bracht daar verandering in. Na afloop wisten we: we gaan het anders doen.”

Helder in een oogopslag

HABO GWW promoveerde een gemeentelijk project tot testcase: het ontwerpen van een parkeerterrein, inclusief de aanleg van riolering, kabels en leidingen. “Toen we de opzet van de architect hadden vertaald naar NLCS-formaat en de nieuwe tekening presenteerden, reageerde de opdrachtgever verrast”, aldus Remmerswaal. “Voor ons was dat een goed signaal: we wisten dat we de goede weg ingeslagen waren. In de originele opmaak waren vrijwel alle lijnen dun en zwart; slechts enkele hadden een kleur. Daar wordt een tekening natuurlijk niet duidelijker van… zeker niet als je veel details wilt tonen. Onze nieuwe versie verschafte enorm veel duidelijkheid. Lagen, kleuren, lijntypes: de tekening was in één oogopslag helder.”

nlcs-voorkomt-interpretatiefouten-tijdens-de-uitvoering-projec-kopieren

NLCS voorkomt interpretatiefouten tijdens de uitvoering (Project Binckhorstlaan Den Haag)

Overdraagbare tekeningen

Bijkomend voordeel van werken met een uniforme standaard is de overdraagbaarheid. Remmerswaal: “Onze tekenaars werken vooral aan hun eigen projecten, maar het komt wel degelijk voor dat ze werk overdragen. Stel dat de ene collega een tekening opstelt en een andere de revisie uitvoert. Die kan zo verder werken, zonder zich extreem in de tekening te hoeven verdiepen. Overigens zie ik altijd een directe link tussen de NLCS en InfraCAD, de AutoCAD plugin. Sterker nog: zonder InfraCAD is er voor mij geen NLCS. InfraCAD heeft veel voordelen en werkt heel intuïtief. Natuurlijk, in het begin kost het tijd om het te leren. Ook wij hadden het idee dat er in korte tijd veel op ons af kwam. Maar als je je er even in verdiept, leer je al snel heel veel.”

Herkenbare lijn

Vandaag de dag ervaren Remmerswaal en zijn collega’s volop de voordelen van werken conform de NLCS. Zoals in het project Fultonbaan 70 in Nieuwegein, waar HABO GWW in opdracht van BAM Wonen actief is. Remmerswaal: “We engineeren de (openbare) buitenruimte, verzorgen sloopwerkzaamheden en maken het terrein bouw- en woonrijp. Al het tekenwerk is gedaan conform de NLCS en dankzij InfraCAD was bijvoorbeeld het inladen van KLIC-meldingen zo gepiept. We hebben veel tijd bespaard in het tekenwerk. In uren, maar ook in kosten. Dankzij de helderheid in lagen en faseringen konden we bijvoorbeeld gericht onze werkzaamheden en de inkoop van materialen offreren. En dankzij de duidelijke, herkenbare lijn was het tekenwerk voor alle partijen helder.”

Eigen handtekening

De NLCS is een uniforme tekenstandaard, maar dat betekent niet dat al het tekenwerk identiteitloos wordt. Integendeel zelfs, stelt Remmerswaal. “Neem iets eenvoudigs als het verwerken van je bedrijfslogo in de titelblokken van de ontwerpen. Na even experimenteren was het geregeld. Ook het vormgeven van de legenda, de mogelijkheid om eigen items aan de bibliotheek toe te voegen, het variëren met kleuren en lijndiktes… het kan allemaal. Zelf kiezen we ervoor om de NLCS vrij strikt toe te passen, maar als je wilt, kun je je eigen handtekening gewoon blijven houden.”

Gegroeid dankzij NLCS

Het moge duidelijk zijn dat Remmerswaal een enthousiaste ambassadeur is van de NLCS. Vijf jaar na de eerste kennismaking is de NLCS niet meer weg te denken bij HABO GWW. Remmerswaal: “We vroegen ons in het begin af of we deze stap moesten zetten. Inmiddels weten we dat je het eigenlijk moet omdraaien. De overstap naar de NLCS bespaarde ons al heel snel veel tijd en de kwaliteit van ons tekenwerk is duidelijk gestegen. Bovendien laten we met uniforme tekeningen zien dat we een gedegen, professionele partij zijn. We zijn als bedrijf gegroeid, je mag gerust concluderen dat de NLCS het leven een stuk aangenamer heeft gemaakt.”

Over CAD Accent | Arkance Systems

CAD Accent | Arkance Systems is Autodesk-specialist met een sterke focus op Bouw en Infrastructuur. Het bedrijf helpt klanten met de implementatie van BIM, het optimaliseren van werkprocessen en werkmethodieken, en het standaardiseren van CAD-omgevingen. CAD Accent is onderdeel van Arkance Systems, een Europese organisatie van specialisten die met een compleet portfolio van hardware, software en diensten organisaties ondersteunt met de digitale transformatie naar BIM en Industry 4.0.

HABO GWW

HABO GWW is gespecialiseerd in grond-, weg- en waterbouw, machinale bestrating, (hoofd)riolering, bouwkundige werkzaamheden en omgevingsmanagement. Het bedrijf is landelijk actief vanuit drie vestigingen, in Den Haag, Zoetermeer en Alphen aan den Rijn. Bij HABO GWW werken een kleine 40 collega’s in vaste dienst, die zichzelf omschrijven als ‘een gepassioneerd, gedreven team van denkers en doeners’. Daarnaast werkt het bedrijf met een grote flexibele schil aan specialisten in verschillende vakgebieden.

NLCS

“De NLCS maakt mijn werk netter, duidelijker én leuker” Wesley Kleinveld (DAGnl) over de Nederlandse CAD Standaard

Lees het gehele artikel

11 december 2019

Een carrière zonder NLCS kan Wesley Kleinveld zich allang niet meer voorstellen. De projectleider van ingenieursbureau Civil Management (Huissen) was een van de ‘early adopters’ van de Nederlandse CAD Standaard. Verreweg het grootste voordeel: de uitwisselbaarheid van het tekenwerk.

Kleinveld is sinds 2012 werkzaam bij Civil Management, een bureau voor integraal projectmanagement waar – volgens de eigen website – ‘vakidioten’ werken met hart voor de zaak en passie voor het vak. Daarnaast is Civil Management één van de entiteiten van DAGnl, een groep die bestaat uit verschillende adviesbureaus met ieder een eigen specialiteit in de grond-, weg- en waterbouw (zie kader). De projectleider legt uit: “DAGnl is een samenwerking tussen meerdere marktpartijen. Dankzij onze grote achterban kunnen we projecten van iedere grootte aannemen. Via onze partners hebben we immers alle kennis, kunde en capaciteit in huis, maar we behouden wel onze korte lijnen. Bijkomend voordeel van deze constructie is dat we via DAGnl gezamenlijk diensten kunnen inkopen, zoals IT-oplossingen. Ieder bedrijf behoudt zo zijn identiteit, maar we werken wel allemaal op dezelfde manier.”

Wesley Kleinveld

Uitwisselbaarheid

Het opleveren van tekenwerk doet Kleinveld al sinds jaar en dag conform de NLCS. “De uitwisselbaarheid is verreweg het belangrijkste voordeel van de NLCS”, stelt hij. “Het is een duidelijke tekenstandaard die iedereen in één oogopslag begrijpt. Dat maakt ons werk een stuk gemakkelijker. Daarnaast voorkomt het een hoop tijd en dus kosten.”

Vroeger was hij bijvoorbeeld al gauw een halve dag bezig met een tekening van derden, voordat hij er iets bruikbaars van had gemaakt voor toepassing in zijn eigen werk. “Niets is zo vervelend als een tekening die niet op coördinaten ligt en geen laagopbouw kent. Kortom: die niet volgens een vaste tekenstandaard is gemaakt. Krijg je dezelfde tekening aangeleverd in NLCS-formaat, dan is het in een kwartiertje opgelost. Werken conform de NLCS scheelt ons dus aanzienlijk in tijd. Neem het project voor de gemeente Haaksbergen, waarin we de verkeersontsluiting op de nieuwe N18 hebben ontworpen. Alles conform de NLCS. Daardoor waren er nauwelijks interpretatieverschillen en verliep de uitvoering heel soepel.”

Uniforme uitstraling

Ook intern, binnen DAGnl, is de uitwisselbaarheid van tekenwerk een van de grootste voordelen van de NLCS. Bovendien is de uitstraling naar buiten dankzij de NLCS altijd hetzelfde en herkenbaar. Al is die uniformiteit nóg beter sinds DAGnl werkt met InfraCAD, een tool om conform NLCS te tekenen. Kleinveld: “Een paar jaar geleden zijn we op zoek gegaan naar een geschikte tool om met de NLCS te werken. We hadden in het verleden een eigen tool ontwikkeld, maar we waren veel tijd en energie kwijt met het bijhouden daarvan. De NLCS blijft zich immers ontwikkelen, net als AutoCAD. En we zijn natuurlijk liever bezig met ons werk dan met het ontwikkelen en bijhouden van software.”

Uiteindelijk kozen ze voor InfraCAD. “Een heel gebruiksvriendelijke, intuïtieve tool die duidelijk vanuit de behoefte van de gebruiker is ontwikkeld. Na een paar persoonlijke instellingen kun je al aan de slag.
Symbolen gebruiken, lagen aanmaken, een heldere, bedrijfseigen bibliotheek inrichten: het gaat als vanzelf. Inmiddels zijn onze tekeningen in één oogopslag te herkennen als DAGnl-ontwerpen, ongeacht op welke locatie of door welke tekenaar deze gemaakt is. Dat is de uniforme uitstraling die we voor ogen hadden.”

Verkeersontsluiting nieuwe N18 in opdracht van Gemeente Haaksbergen – Projectie van NLCS ontwerp over gerealiseerd werk

NLCS en BIM

In de praktijk ondervindt Kleinveld dagelijks voordeel van de uniforme taal die ze bij DAGnl spreken. “Neem de aanleg van Park 15, een 120 hectare groot duurzaam bedrijvenpark aan de A15, centraal gelegen tussen de havens van Rotterdam en het Duitse Roergebied. Dat project loopt sinds 2015. Maar doordat we destijds al het tekenwerk in NLCS-formaat hebben opgeleverd, zijn die ontwerpen nog steeds probleemloos overdraagbaar, bijvoorbeeld aan een civiel aannemer die de tekeningen nodig heeft om een kavel te ontwikkelen.”

Ook het feit dat de NLCS een BIM level 1-standaard is, speelt een positieve rol. “Al blijft BIM een breed begrip”, aldus de projectleider. “In principe is ieder stukje informatie dat je aan een tekenobject meegeeft al een vorm van BIM. Wij ontwerpen de meeste 3D-modellen conform de NLCS: we werken onze 2D-tekeningen op naar
3D-modellen, met behoud van de laagstructuur. Handig, bijvoorbeeld bij het maken van machinemodellen voor partners in de
aannemerij.”

Netter en duidelijker

Al met al ziet Kleinveld toekomst in de NLCS, ook al gebruiken nog niet alle partijen in de GWW-sector de Nederlandse CAD-standaard. “Maar het zijn er steeds meer. Overheden hebben de NLCS immers verplicht gesteld bij het aanleveren van tekenwerk. Een goede zaak; als het aan mij ligt, gaat iedereen snel volgens deze standaard werken. Er zijn nog opdrachtgevers die in eigen standaarden tekenen, vaak omdat hun hele systeem is ingericht rondom die standaard. Ik begrijp dat ze die niet zomaar overboord gooien, maar aan de andere kant: als we allemaal dezelfde taal spreken, wordt het werk voor iedereen een stuk overzichtelijker. Bijkomend voordeel is dat je de kans op fouten verkleint, doordat het interpreteren van tekeningen veel minder vragen oproept. En dat heeft weer een positief effect op de kostenramingen die je maakt en contracten die je opstelt. Dankzij de NLCS wordt je werk een stuk netter, duidelijker én leuker.”

De NLCS maakt mijn werk een stuk leuker

Lees het gehele artikel

28 november 2019

Tachtig procent. Dat is de schatting van landmeter/tekenaar Marien van Rodijnen op de vraag hoeveel professionals in de GWW-sector inmiddels conform de NLCS tekenen. “Gelukkig is dat inmiddels de overgrote meerderheid. Want niets is zo vervelend als allemaal een andere taal spreken.”

Vier jaar geleden verhuisde Van Rodijnen van een middelgroot ingenieursbureau naar Aannemingsbedrijf Verboon Maasland, een familiebedrijf dat al drie generaties gespecialiseerd is in Grond-, Weg- en Waterbouw. “Er was één landmeter in dienst; ik ben erbij gekomen om hem op te volgen.” Van Rodijnens werk is divers: vaak is hij van begin tot eind bij projecten betrokken. “Van de nulmeting, het berekenen van hoeveelheden en het maken van 3D-machinemodellen tot en met het inmeten en vervaardigen van de revisietekeningen. Ik werk op kantoor, maar ben ook vaak op de werklocatie aanwezig om te controleren en bekijken of het project uit de verf komt zoals we het hadden bedacht. Prachtig om dan te zien hoe al je berekeningen en 3D modelleerwerk in de praktijk tot leven komt.”

Dezelfde taal

In zijn werk krijgt Van Rodijnen dagelijks te maken met tekeningen van derden. Vandaag de dag leveren die externe partijen hun ontwerpen grotendeels op conform de NLCS. Toch is het nog maar een paar jaar geleden dat veel partijen hun eigen standaarden hanteerden. “Daar was eigenlijk niet mee te werken”, blikt hij terug. “Allemaal gebruikten ze een eigen opmaak, lagenstructuur, bloknamen, noem maar op. Ik herinner me een project waarvoor ik een tekening moest interpreteren: die was zo ingewikkeld, dat ik er twee dagen op heb moeten studeren om alles te ontrafelen. Niet te doen! Dankzij de NLCS spreken we nu allemaal dezelfde taal.”

Kleinere foutmarge

“De grootste winst van werken conform de NLCS is de uniformiteit”, aldus Van Rodijnen. “Als je een laag aanklikt, zie je meteen dat er ‘kant asfalt’ wordt bedoeld en niet ‘kant puinbaan’, om maar een voorbeeld te noemen. Je hoeft dus niet meer te interpreteren.” Maar er zijn veel meer voordelen, voegt hij toe. “Doordat tekeningen zo duidelijk zijn, verklein je je foutmarge en bespaar je een hoop tijd en ergernis. Je ziet bijvoorbeeld in één oogopslag of je te maken hebt met bestaand werk, vervallen, nieuw of revisie, dankzij de aanduidingen met de letters B, V, N en R. Je weet dus altijd waar je mee bezig bent, hoe complex je tekening ook is.”

Verboon Maasland is gespecialiseerd in werken aan water.

Geen ruis op de lijn

Hoewel de NLCS nog niet door de gehele branche is omarmd, ziet de landmeter/tekenaar de opmars nog altijd voortduren. “Overheden stellen tekeningen conform de NLCS als voorwaarde en ook andere partijen vragen er steeds vaker om. Opvallend genoeg zijn het in mijn beleving vaak de wat grotere bureaus die nog aan hun eigen standaard vasthouden. Onterecht, wat mij betreft. Je kunt zó veel gemakkelijker met elkaar communiceren. Zonder ruis op de lijn praat toch iedereen gemakkelijker?”

Overzichtelijke tool

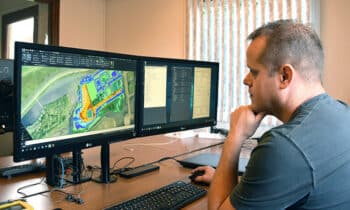

Om optimaal conform de NLCS te werken, werkt Van Rodijnen met de InfraCAD-software. “Een collega-tekenaar van een ander bedrijf maakte me erop attent. ‘Dit gaat jouw werk zó veel gemakkelijker maken’, verzekerde hij me. Hij had gelijk. InfraCAD is een overzichtelijke tool waarmee je heel gestructureerd kunt werken. Alles is voorgedefinieerd en al grotendeels uitgewerkt. Daarnaast heeft InfraCAD veel handige hulptools, zoals het toevoegen van foto’s en het toevoegen van items aan de legenda, die je met één druk op de knop genereert. Ik ben aardig thuis in InfraCAD, maar ik denk dat ik er nog meer uit kan halen. Op mijn lijstje staat bijvoorbeeld nog het aanmaken van een eigen bibliotheek. Dat gaat me nóg meer tijdwinst en gemak opleveren.”

BIM level 1-standaard

De NLCS is een zogenaamde BIM level 1-standaard. Ook bij Verboon Maasland koppelen ze het werken met de NLCS aan het BIM-modelleren. “We hebben enkele jaren geleden een pilotproject gedraaid, in een combinatie voor de gemeente Rotterdam: de rioolvernieuwing bij de Schiedamsevest in het centrum van Rotterdam, een gebied met veel terrassen. Vanuit de gemeente ontvingen we de 3D-tekeningen, voorzien van allerlei relevante, onderliggende informatie. Vervolgens hebben we afspraken gemaakt over hoe we dit gezamenlijk gingen uitvoeren. De pilot verliep goed, maar helaas moesten de werkwijzen tijdens de uitvoering veranderen, want de lente kwam eraan en de terrassen moesten open. De revisiegegevens konden we wel volgens de afspraken opleveren: een 3D-tekening met alle informatie en eisen erin verwerkt. Vervolgens hebben we deze revisietekening succesvol geëxporteerd naar 2D-tekening in de NLCS-structuur. We kozen voor 2D, omdat de gemeente werkt met 2D-tekeningen, maar met het leerproces zijn we verdergegaan. BIM is namelijk een breed begrip, waarin iedereen andere niveaus herkent.”

Eenduidigheid

Tijdens sommige projecten werkt Van Rodijnen samen met collega’s uit de bouw. Dan merkt hij het gemis van één uniforme taal. “Denk aan het ontwikkelen van gebouwen of openbare gelegenheden: projecten die het pure GWW-gebied ontstijgen. Ik spreek geregeld bouwmedewerkers die nog nooit van de NLCS gehoord hebben. Terwijl ik denk dat de NLCS prima geschikt is om breder in te zetten. Waarom niet? Iedereen, ongeacht de sector waarin hij of zij actief is, is toch gebaat bij standaarden en eenduidigheid? Ik durf gerust te stellen dat de NLCS mijn werk een stuk leuker maakt. Vroeger, met al die verschillende standaarden, was er veel onduidelijkheid bij het interpreteren van tekeningen; je zag soms door de bomen het bos niet meer. Dankzij de NLCS zie je dat wél.”

De NLCS heeft alleen maar voordelen

Lees het gehele artikel

27 mei 2019

Alexandra Dobrzynski (Qirion) over de Nederlandse CAD Standaard

Toen Alexandra Dobrzynski ruim tien jaar geleden de NLCS leerde kennen, wist ze al snel genoeg. Sindsdien is de Nederlandse CAD Standaard niet meer weg te denken uit haar dagelijkse praktijk. “Het was in het begin misschien even zoeken, maar inmiddels besparen we enorm veel tijd”, aldus Dobrzynski, hoofd tekenaar/constructeur bij Qirion.

“De introductie van de NLCS was goed nieuws”, blikt Dobrzynski ruim een decennium terug. “Eén uniforme standaard voor al het tekenwerk, allemaal dezelfde taal spreken… Dat betekende een flinke efficiëntieslag. We hoefden tekeningen niet meer om te zetten naar onze eigen standaard, een handeling die normaliter veel tijd kost. Dankzij de NLCS besparen we vele uren tijd én verkleinen we de kans op het maken van fouten.”

Snel ingrijpen
Qirion is een dochteronderneming van netwerkbedrijf Alliander en is gespecialiseerd in het ontwerpen, bouwen en beheren van hoog- en middenspanningsnetwerken. Dobrzynski: “We zijn actief in nieuwbouwprojecten, maar ook in onderhouds- en renovatietrajecten met kabelspanningen van 20kV tot 380kV. Heldere, uniforme ontwerpen zijn voor ons erg belangrijk. Zeker als je te maken krijgt met een storing is haast geboden. Heldere tekeningen helpen ons om reparaties snel te voltooien.”

Maatwerk
Bij haar vorige werkgever, Koninklijke BAM Groep, deed Dobrzynski al veel ervaring op met de NLCS. Inmiddels plukken ook haar collega’s bij Qirion er de vruchten van. “Natuurlijk, het kostte even tijd om te wennen aan een nieuwe tekenstandaard, maar die tijd verdienden we al snel terug. Het grootste voordeel is voor mij de eenduidige, gestructureerde opbouw van de tekeningen.” Ook noemt Dobrzynski de bibliotheek in InfraCAD. “De NLCS-basisbibliotheek is groot, maar in ons specifieke vakgebied hadden we behoefte aan meer. Zo beschikt de NLCS-bibliotheek over standaard items voor elektra. Wij hebben bijvoorbeeld extra lijntypes aangemaakt voor de verschillende spanningen waarmee we werken. Denk ook aan arceringen, vlakvullingen en specifieke items, zoals voor zakelijk recht: onze eigen bibliotheek is inmiddels heel uitgebreid. Vaak delen we onze projectbibliotheek met partners, zodat ook zij gemakkelijk met onze specificaties kunnen werken. Maatwerk dus, maar wél allemaal conform de NLCS.”

Overdraagbaar
Een derde voordeel van de NLCS is de overdraagbaarheid van tekeningen. Dobrzynski: “Zowel extern als intern. Zo kun je gemakkelijk een project overnemen van een collega. Hij gebruikt wellicht zijn eigen stijl, maar de uniformiteit van de NLCS komt niet in gevaar, doordat de metadata die erachter zitten, hetzelfde blijven. Of er bij ons sprake was van weerstand bij de implementatie? Ik denk dat je daar in dit soort situaties altijd in meerdere of mindere mate mee te maken krijgt. In ons geval was het in het begin misschien even zoeken, maar al snel zag iedereen de voordelen. Ikzelf heb in die beginfase gefungeerd als helpdesk. Door goed samen te werken hebben onze tekenaars de NLCS stuk voor stuk snel overgenomen. Inmiddels krijg ik amper nog vragen. Iedereen is er erg tevreden over.”

Alexandra Dobrzynski, Hoofd tekenaar-constructeur, team Kabel, Qirion.

NLCS als middelpunt
Dobrzynski ziet de toekomst van de NLCS positief in. “Helemaal sinds overheden de NLCS verplicht hebben gesteld, halverwege 2018. Bovendien plaats ik de NLCS ook graag in een BIM-kader. Voor bepaalde projecten laten we onze 2D NLCS-tekeningen samenkomen met de ontwerpen uit bijvoorbeeld AutoCAD Civil 3D en Revit. Het resultaat is een 3D BIM-model. Kabels, gebouwen, onderdelen zoals transformatoren … alles staat erin. Helaas kunnen we bouwkundige tekeningen nog niet in datzelfde model gieten. Daarom hoop ik dat de NLCS in de toekomst blijft uitbreiden, zodat we op een steeds betere en efficiëntere manier met andere afdelingen kunnen gaan samenwerken. Met de NLCS als middelpunt.”

Meertalige versies?
Wat Dobrzynski nog wel graag zou zien, is een meertalige toepassing van de software. Bij CAD Accent (leverancier van InfraCAD en diverse AutoCAD-licenties) heeft ze die wens al neergelegd. “Eén van onze partners is TenneT, een transmissienetbeheerder met zowel Nederlandse als Duitse werknemers. TenneT werkt nog met een eigen tekenstandaard. De reden: de NLCS is een Nederlandse standaard, ontwikkeld voor de Nederlandse markt en dus niet beschikbaar in een andere taal. Toch zou de NLCS ook voor hen een verrijking kunnen zijn. Hetzelfde geldt voor andere bedrijven en landen. Het zou mooi zijn als er een standaard is waarmee je ook over de grens kunt communiceren.”

BIM Model van nieuw Onderstation Heerhugowaard Noord.

Waardevolle efficiëntie
Dobrzynski bespreekt de NLCS graag met vakgenoten, ook als zij nog niet conform de NLCS werken. “De voordelen zijn evident. Organisaties die twijfelen of ze moeten overstappen op de NLCS, zou ik graag bij ons uitnodigen om te proberen, te ontdekken, te onderzoeken. Mijn inschatting is dat ze al snel overtuigd raken van de voordelen. In een wereld waarin tijd geld is, zorgt de NLCS voor waardevolle efficiëntie. Een uniforme standaard, waarin je heldere, eenduidige tekeningen kunt maken en optimaal met partners kunt samenwerken – daar is uiteindelijk iedereen bij gebaat.”

Qirion
Qirion is een dochteronderneming van netwerkbedrijf Alliander. Qirion onderhoudt hoog- en middenspanningsnetwerken en creëert duurzame en innovatieve oplossingen voor nieuwe en bestaande energienetten. Bij Qirion werken circa 1.100 medewerkers, verspreid over drie locaties: in Duiven, Amsterdam en Leeuwarden.

NLCS
De NLCS (Nederlandse CAD-Standaard) is een uniforme tekenstandaard voor de grond-, weg- en waterbouw. De informatie in een NLCS-tekening is eenduidig, compleet én helder gestructureerd. Daardoor kunnen tekeningen eenvoudig uitgewisseld worden, is de kans op fouten kleiner en kan de hele GWW-keten besparen op kosten. De NLCS is een BIM level 1-standaard en wordt beheerd door het BIM Loket.
